Гидромассажные ванны (джакузи): устройство, монтаж и технические требования

Гидромассажная ванна, широко известная как джакузи, представляет собой сложную сантехническую систему, которая превращает обычное принятие ванны в оздоровительную процедуру. В отличие от стандартной купели, джакузи оснащена гидропневматическим оборудованием: насосами, компрессорами и форсунками. Эффективность и безопасность её работы напрямую зависят от правильного монтажа, особенно в части подключения к электрической сети, водоснабжению и канализации.

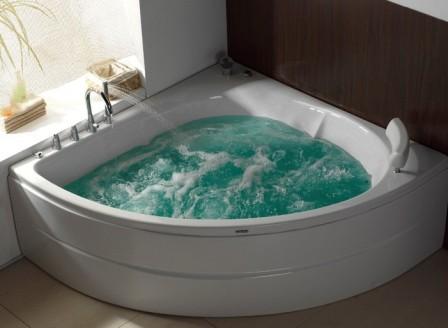

Джакузи: ванны с гидромассажем

При выборе и установке джакузи необходимо учитывать не только габариты, но и технические параметры, такие как мощность насоса (обычно 0,7−1,5 кВт), требования к давлению в трубах и обязательное наличие заземления и УЗО. Несоблюдение этих норм может привести к поломке или даже к угрозе поражения электрическим током.

Устройство гидромассажной ванны: ключевые элементы

Чтобы правильно установить и обслуживать джакузи, необходимо понимать, как она работает и из каких основных узлов состоит.

Основные технические компоненты

Гидронасос (водяной): Главный элемент, создающий поток воды. Насос забирает воду из ванны через специальный всасывающий патрубок и под высоким давлением (до 2−3 бар) подает ее обратно через гидромассажные форсунки.
Форсунки (джеты): Различаются по назначению:
- Гидрофорсунки: Подают смесь воды и воздуха. Чаще всего имеют диаметр 15−20 мм и используются для общего массажа.
- Аэрофорсунки (для аэромассажа): Подают только воздух под низким давлением (барботаж). Создают мягкий расслабляющий эффект.
Компрессор (воздушный): Используется для подачи воздуха в аэрофорсунки. В отличие от гидронасоса, работает с воздухом, а не с водой.
Пневматическое или электронное управление: Позволяет регулировать интенсивность массажа, включая и выключая насосы и компрессоры.
Смеситель и слив-перелив: Комплект сливной арматуры, который должен обеспечивать быстрый и герметичный отвод воды.

Обслуживание: Всегда следите за чистотой всасывающего патрубка. Если он засорится волосами или грязью, насос будет работать «всухую» или с перегрузкой, что резко сократит срок его службы.

Монтаж и требования к инженерным сетям

Установка джакузи требует особого внимания к трем системам: электроснабжению, водопроводу и канализации.

Электробезопасность — главное условие

Поскольку вода и электричество взаимодействуют в непосредственной близости, соблюдение норм электробезопасности (согласно ПУЭ, раздел 7) является обязательным.

Заземление (PE): Корпус ванны, насосы и все металлические части должны быть обязательно заземлены. Используйте отдельный кабель сечением не менее 2,5 мм2.
УЗО: Обязательна установка устройства защитного отключения (УЗО) с током срабатывания не более 10 мА на отдельную линию питания ванны. Это защита от утечки тока и поражения человека.
Отдельная линия: Джакузи должна подключаться к щитку через отдельный автоматический выключатель (номинал 16 А для насоса 1,5 кВт) и вестись отдельным кабелем (например, 3×2,5 мм2) от щитка.

Подключение водопровода и слива

Ванна требует стабильной подачи воды и эффективного водоотведения.

Подача воды: Подключение к смесителю осуществляется гибкой подводкой. Рабочее давление в системе должно быть стабильным (обычно 3−5 бар). Рекомендуется установка фильтров грубой очистки, чтобы предотвратить попадание песка и ржавчины в насос и форсунки.
Канализация: Слив воды производится через систему слив-перелив. Канализационный отвод от ванны (диаметр 50 мм) должен подключаться к общей трубе с соблюдением уклона 2−3 см на 1 метр, чтобы избежать застоя воды и запаха.
Доступ к насосам: В месте установки ванны необходимо предусмотреть технологический люк (размер не менее 40×60 см) для доступа к насосам, компрессору и блоку управления для последующего обслуживания и ремонта.

Типичные ошибки при монтаже и их последствия

Ошибки при установке джакузи могут привести к дорогостоящему ремонту и снижению срока службы.

Неправильная установка на опорный каркас: Ванна должна стоять на ровной, горизонтальной поверхности и опираться на все предусмотренные производителем ножки (их может быть до 6-8). Если нагрузка распределена неравномерно, акриловая чаша может дать трещину.
Отсутствие прочистки системы: После первого монтажа в системе могут остаться стружка, мелкий мусор или герметик. Обязательно проведите первый запуск с чистящим средством (специальным или лимонной кислотой) и без человека в ванне.
Проблема с воздухом: Нельзя запускать гидромассаж, если уровень воды ниже уровня форсунок. Это заставит насос работать «вхолостую» и может привести к его перегреву и поломке в течение 5-10 минут.

Основные моменты

Гидромассажная ванна — это скорее электроприбор, чем просто сантехника. Критически важно обеспечить безопасность подключения: отдельная линия питания, УЗО на 10 мА и надёжное заземление всех металлических частей. Мощность насосов требует надёжной проводки сечением 2,5 мм2 и автомата 16 А в щитке.

При монтаже ванна должна быть установлена строго горизонтально на всех штатных опорах, а слив 50 мм подключен с соблюдением уклона 2−3 см/м. Обязательно оставьте доступ к техническому отсеку через инспекционный люк для будущей замены или ремонта насосного оборудования. Правильный монтаж гарантирует срок службы системы не менее 7-10 лет.
