Обеспечение надёжности тепловых сетей: выбор и монтаж вспомогательного оборудования

Надёжная и безаварийная работа системы отопления или тепловой сети зависит не только от котла и радиаторов, но и от грамотно подобранного вспомогательного оборудования. К нему относятся элементы, которые регулируют поток теплоносителя, компенсируют температурные расширения, очищают среду и защищают систему от избыточного давления и воздуха. Игнорирование этих элементов приводит к гидроударам, завоздушиванию системы, коррозии и быстрому выходу из строя дорогостоящего оборудования.

Правильный подбор запорной арматуры, грязевиков и компенсаторов согласно рабочему давлению и температурному режиму — залог долговечности и безопасности. В этой статье мы рассмотрим основные виды вспомогательного оборудования и дадим технические рекомендации по их выбору и установке.

Запорная и регулирующая арматура

Запорная арматура служит для отключения отдельных участков системы или оборудования (котла, насоса, радиатора) для ремонта или обслуживания. Регулирующая арматура позволяет изменять расход теплоносителя.

Шаровые краны: надёжное перекрытие

Шаровой кран — самый распространённый тип запорной арматуры, используемый для быстрого перекрытия потока. Важно выбирать краны, предназначенные именно для систем отопления, а не только для холодного водоснабжения.

• Материал: Корпус должен быть изготовлен из горячештампованной латуни (марка ЛС59-1 или аналоги) с никелированным или хромированным покрытием. Дешёвые силуминовые краны быстро ломаются и не выдерживают рабочее давление выше 10 бар.
• Тип прохода: Для теплосетей лучше использовать полнопроходные краны, где диаметр проходного отверстия равен диаметру трубы (например, 20 мм для трубы 3/4 дюйма). Это минимизирует гидравлическое сопротивление.
• Монтаж: Шаровые краны должны устанавливаться в положениях «полностью открыто» или «полностью закрыто». Использование шарового крана для регулирования потока (полуоткрытие) строго запрещено, так как это приводит к быстрому износу PTFE-уплотнений и поломке шара.

Обратные и балансировочные клапаны

Эти элементы выполняют критически важные функции для поддержания правильной циркуляции и защиты оборудования.

1. Обратный клапан: Обеспечивает ток теплоносителя только в одном направлении. Обязателен к установке после циркуляционного насоса. Если его не установить, то при остановке насоса произойдёт обратный ток, который может нарушить распределение тепла или разрушить лопасти насоса.
2. Балансировочный клапан: Используется в сложных разветвлённых системах для гидравлической увязки контуров. Позволяет ограничить максимальный расход теплоносителя на отдельных ветках, чтобы обеспечить равномерный прогрев всех радиаторов. Регулировка должна проводиться с помощью манометра.
3. Термостатические клапаны: Устанавливаются на радиаторы и автоматически регулируют подачу теплоносителя для поддержания заданной температуры в помещении (обычно в пределах 20−24∘C). Это обеспечивает экономию тепла до 10-15%.

Очистка и защита от загрязнений

Теплоноситель в системе отопления, особенно в централизованных сетях, всегда содержит механические примеси (ржавчину, окалину, песок) и шлам. Эти частицы являются основной причиной поломок циркуляционных насосов и радиаторных клапанов.

Грязевики и фильтры

Установка фильтров — обязательное требование для защиты котла, теплообменника и насосов.

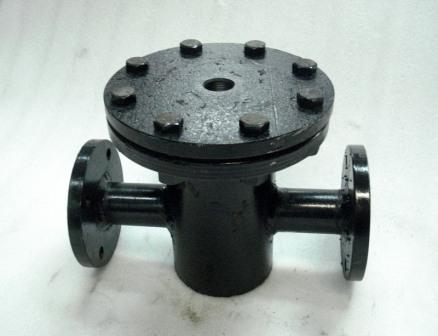

• Магистральный грязевик (косой фильтр): Сетчатый фильтр, который устанавливается на обратной линии перед котлом или насосом. Он задерживает крупные частицы (от 500 мкм). Рекомендуется устанавливать его так, чтобы пробка для очистки была направлена вниз, для эффективного сбора грязи.
• Магнитные шламоуловители: Используются для сбора мельчайших частиц ферромагнитного шлама (ржавчины), которые не задерживаются обычной сеткой, но могут повредить керамические оси насосов.
• Регуляторы давления (редукторы): Устанавливаются на вводе в систему, если давление в подающей магистрали превышает 6 бар. Редуктор позволяет снизить давление до безопасных 3–4 бар и защитить теплообменники и приборы от гидроударов.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование): В системах с чугунными радиаторами и стальными трубами наличие очистных фильтров перед котлами и насосами является обязательным.

Компенсация температурных расширений

Трубы в системе отопления подвергаются значительному температурному расширению. Например, при нагреве стальной трубы длиной 10 метров с 20∘C до 70∘C её длина увеличится примерно на 6 мм. Если не компенсировать это расширение, возникнет механическое напряжение, которое может привести к деформации труб, срыву креплений и протечкам на соединениях.

Компенсаторы и гибкие вставки

Для предотвращения разрушающих напряжений используются специальные устройства.

1. Сильфонные компенсаторы: Представляют собой гофрированную металлическую вставку, которая способна сжиматься, растягиваться и сдвигаться, поглощая изменение длины трубопровода. Они используются в длинных магистралях и выдерживают высокие температуры (до +150∘C) и давление.
2. Петлевые (П-образные) компенсаторы: Создаются путем изгиба самой трубы в форме буквы П. Эффективны на трубопроводах диаметром до 50 мм, но требуют дополнительного свободного пространства для изгиба.
3. Резиновые (антивибрационные) компенсаторы: Устанавливаются для гашения вибрации, передаваемой от насосного оборудования на трубопровод, а также для компенсации незначительных смещений. Они не подходят для очень высоких температур (обычно до +100∘C).

Удаление воздуха и поддержание давления

Воздух, попавший в систему (при заполнении или из-за химических процессов), вызывает завоздушивание, что приводит к шумовым эффектам, коррозии металлических элементов и снижению эффективности отопления (радиатор греет только наполовину).

Автоматические воздухоотводчики и расширительные баки

• Автоматический воздухоотводчик (клапан Маевского): Устанавливается в самых верхних точках системы отопления, где скапливается воздух. Он непрерывно удаляет воздушные пробки. Монтаж должен производиться строго в вертикальном положении.
• Мембранный расширительный бак: Компенсирует изменение объёма теплоносителя при его нагреве и охлаждении. Если при нагреве теплоносителя (например, с 20∘C до 80∘C) объём увеличивается на 4%, то это увеличение принимает на себя расширительный бак. Обязателен для закрытых систем отопления.
• Подпиточный клапан (автоматический): Используется для автоматического поддержания рабочего давления в закрытой системе отопления. При падении давления ниже заданного (обычно 1,5–2,0 бар) он автоматически добавляет воду из водопровода.

Опыт: Распространённая ошибка — неправильное расположение грязевика. Он должен стоять перед циркуляционным насосом, чтобы защитить его от механических частиц. Установка после насоса не имеет смысла, так как грязь уже пройдет через него.

Что важно запомнить

Безаварийность тепловой сети достигается только при комплексном подходе к выбору вспомогательного оборудования. Не экономьте на шаровых кранах, выбирая модели из горячештампованной латуни, рассчитанные на давление не менее 16 бар.

Обязательно устанавливайте грязевик перед насосом и обратный клапан после него. В протяженных системах не забывайте о температурной компенсации с помощью сильфонных вставок, чтобы избежать механического напряжения. Регулярная проверка давления в расширительном баке и очистка грязевиков (раз в год) продлят срок службы всей системы на 5–10 лет.
