Системы водяного отопления: каково их устройство и принцип действия?

Планируете устройство водяного отопления? Разберемся в принципе действия системы!

В распространенных системах водяного отопления естественным или искусственным образом циркулирует теплоноситель – вода. Если в системе предусмотрена естественная циркуляция, то теплоноситель в ней движется по трубопроводам за счет гравитационного давления, которое создается из-за разных удельных весов потоков теплоносителя. От источника тепла исходят горячие потоки, а от нагревательных приборов – охлажденные.

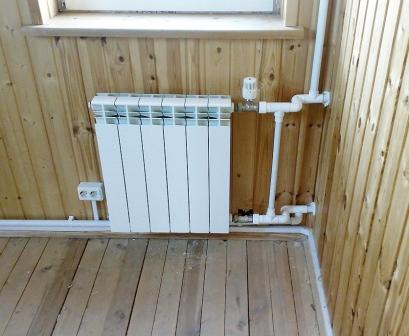

Системы водяного отопления: каково их устройство и принцип действия?

Разность высот от центра до высшей точки системы напрямую влияет на надежность циркуляции. Давление в системе тем выше, чем это расстояние больше. В системах отопления с искусственной циркуляцией движение теплоносителя по проводам обеспечивает работа специальных насосов, которые различаются между собой по конструкции.

В системах центрального отопления схемы работы по методу искусственной циркуляции теплоносителя занимают основной объем. Что касается систем водяного отопления, в которых схемой предусмотрена естественная циркуляция воды, то их применяют ограничено, особенно в зданиях административно-бытового назначения.

Такие системы устраивают, как правило, в небольших коттеджах, особняках, жилых зданиях в местностях без перспективы централизованного теплоснабжения. Иногда их используют для обогрева помещений, находящихся в верхних зонах высотных зданий, а также сооружений, не допускающих вибрацию конструкций от работы насосов.

Максимально эффективно работают такие системы когда:

  • радиус действия (равный размеру здания), не превышает по горизонтали 30 м;
  • середина нижних отопительных приборов расположена не ниже трех метров над центром нагрева отопительного котла.

Одно- и двухтрубные системы

Система водяного отопления (независимо от способа циркуляции воды) может быть однотрубной или двухтрубной. Это определяется схемой присоединения отопительных приборов к трубопроводам. Однотрубной системой называют обогревательную установку, стояки и ветви которой представляют собой одну трубу, соединяющую последовательный ряд приборов отопления. В такой системе теплоноситель протекает через все приборы и постепенно охлаждается.

Сегодня однотрубные системы получили широкое распространение в массовом жилищном строительстве из-за небольшой длины и массы труб, что способствует широкой унификации отдельных узлов и деталей. При этом значительно сокращаются затраты труда на монтажные работы.

В двухтрубной системе вода или пар поступает к радиаторам отопления по общему подающему трубопроводу. Охлаждаясь, теплоноситель не попадает в другие отопительные приборы, а возвращается в генератор по единому обратному трубопроводу.

И однотрубная, и двухтрубная система бывает:

  • Вертикальной. В этом случае подающие трубы, предназначенные для присоединения радиаторов, проходят через все этажи вертикально.
  • Горизонтальной. При такой схеме подающие трубы располагаются горизонтально по помещениям этажа.

Подающая магистраль однотрубных и двухтрубных систем может размещаться по-разному. В системах с верхней разводкой магистрали прокладывают под потолком верхних этажей, по чердаку или техническому этажу, а с нижней разводкой – над полом первых этажей, в подвале дома и подпольных каналах.
