Врезка в магистральный водопровод: технология, нормы и этапы согласования

Подключение нового объекта (жилого дома, предприятия) к централизованной системе водоснабжения — процесс, требующий не только точных технических знаний, но и строгого соблюдения законодательных норм. Самовольная врезка в магистральный водопровод категорически запрещена и влечет за собой административную ответственность и крупные штрафы. Законная врезка осуществляется только после получения технических условий (ТУ) и разрешительной документации от эксплуатирующей организации ("Водоканал" или аналогичная служба).

Как осуществляется врезка в магистральный водопровод?

Технически врезка представляет собой создание герметичного отвода от действующей трубы под давлением или с временным отключением участка. Главная задача — обеспечить надежность, герметичность и долговечность соединения, чтобы избежать аварий, утечек и загрязнения питьевой воды в будущем. Работы должны проводиться в соответствии с требованиями СНиП 2.04.02-84 (Водоснабжение. Наружные сети и сооружения).

Этап I: Юридическое оформление и согласование

Ни один сантехнический монтаж не начинается без разрешительных документов. Это самый длительный, но обязательный этап, который определяет технические параметры будущей врезки.

Пошаговое получение разрешения

Получение технических условий (ТУ): Заказчик подает заявление в "Водоканал". В ТУ указываются место врезки, гарантированный напор (давление в барах) и максимально допустимый расход воды (в литрах в секунду или кубических метрах в сутки), а также требования к материалам и диаметру ответвления.
Разработка проекта: На основании ТУ создается проект подключения, включающий схему врезки, расположение запорной арматуры, колодца и узла учета воды.
Согласование проекта: Проект утверждается в "Водоканале" и других заинтересованных инстанциях (например, в дорожных службах, если работы затрагивают проезжую часть).
Выдача разрешения на земляные работы: После согласования проекта выдается ордер на проведение земляных работ (рытье траншеи и котлована).

Важно: В ТУ обязательно указывается рабочее давление в магистрали. Для городских сетей оно может составлять от 4 до 10 бар. Выбранные фитинги, трубы и запорная арматура (шаровые краны) должны иметь запас прочности — номинальное давление PN должно быть не ниже 16 бар.

Этап II: Подготовка к монтажу и выбор оборудования

Успех врезки на 80% зависит от качества материалов и точности подготовки. Нельзя использовать бытовые или несертифицированные элементы.

Оборудование и материалы

Запорный элемент: Шаровый кран или задвижка, устанавливаемые сразу после врезки в магистраль, для возможности отключения ответвления без перекрытия основной линии. Диаметр чаще всего DN25 (1 дюйм) или DN32 (1 ¼ дюйма) для частного дома.
Седелка (хомут) для врезки: Специальный фитинг, который надевается на магистральную трубу для создания герметичного отвода. Седелки бывают чугунными, стальными или из ПНД (для полиэтиленовых труб).

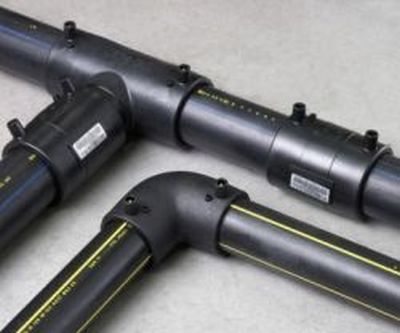

Труба ответвления: Для прокладки от магистрали до объекта чаще всего используются трубы из полиэтилена низкого давления (ПНД). Они долговечны (срок службы 50 лет), не подвержены коррозии и устойчивы к давлению до 10–16 бар.
Водопроводный колодец: Обязателен для размещения запорной арматуры и узла учета. Глубина колодца должна быть ниже глубины промерзания грунта (1,5–2,0 метра).

Подготовительные работы

Рытье котлована: Разработка грунта до магистральной трубы. Размеры котлована должны обеспечить безопасный доступ для работы — не менее 1x1,5 метра.
Обнаружение и очистка: Магистральная труба очищается от грунта, изоляции и грязи на участке установки седелки.
Контроль давления: Специалисты "Водоканала" проверяют фактическое давление в магистрали перед началом работ.

Этап III: Технология врезки под давлением (без остановки воды)

Это самый распространенный и технологичный метод, который позволяет подключиться к водопроводу, не прерывая водоснабжение для других потребителей. Он применяется при работе с трубами из ПНД, стали и чугуна.

Пошаговая инструкция с использованием седелки

Установка седелки (хомута): Седелка, состоящая из двух половин, устанавливается на магистральную трубу. Нижняя часть подводится снизу, верхняя — сверху, и обе части надежно стягиваются болтами. Момент затяжки должен быть точно соблюден (см. инструкцию производителя), чтобы обеспечить герметичность, но не повредить трубу.
Крепление запорного крана: На резьбовой выход седелки устанавливается шаровый кран или задвижка. Кран должен быть в закрытом положении.
Монтаж сверлильного устройства: На открытый конец крана монтируется специальное сверлильное устройство с патроном. Сверло должно иметь длину, достаточную, чтобы пройти толщину стенки трубы и не задеть кран.
Сверление под давлением: Запорный кран открывается, сверлильное устройство приводится в действие. Сверло проходит через тело крана, седелку и высверливает отверстие в стенке магистрали. Вода заполняет корпус сверлильного устройства.
Извлечение сверла: После высверливания отверстия сверло поднимается обратно.
Перекрытие крана: Шаровый кран закрывается. Это критический момент: закрытие крана позволяет безопасно демонтировать сверлильное устройство, при этом вода из магистрали не вытекает, так как кран перекрывает поток.
Подключение ответвления: К закрытому крану герметично подсоединяется труба ответвления (ПНД, сталь или другой материал), идущая к объекту.

Внимание: Если врезка производится в старую чугунную трубу, используйте специальные седелки с усиленным уплотнением, так как поверхность чугуна может быть неровной. Сверление чугуна требует низких оборотов и постоянного охлаждения инструмента.

Этап IV: Завершающие работы и ввод в эксплуатацию

После подключения ответвления необходимо выполнить работы по герметизации, защите и фиксации узла врезки.

Обустройство водопроводного узла

Контрольный пуск: Откройте шаровый кран и убедитесь в отсутствии протечек на седелке и всех резьбовых соединениях.
Установка колодца: Вокруг узла врезки и запорной арматуры монтируется железобетонный, кирпичный или пластиковый колодец. Горловина колодца должна быть закрыта люком и выведена на поверхность земли.
Утепление: В районах с глубоким промерзанием (более 1,5 м) колодец и трубу ответвления необходимо утеплить пенополистиролом или минеральной ватой, чтобы гарантировать рабочую температуру выше +5°C и защитить систему от замерзания.
Обратная засыпка: Трубопровод ответвления укладывается в траншею на песчаную подушку (10 см песка) и засыпается сначала песком (до 30 см над трубой), затем вынутым грунтом. Трамбовка производится осторожно, чтобы не повредить трубу.
Опломбирование: После установки узла учета (счетчика) и окончательной проверки герметичности, "Водоканал" производит опломбирование запорной арматуры, подтверждая законность подключения.

Коротко о главном

Врезка в магистральный водопровод — это строго регламентированный процесс, который начинается с получения ТУ и проекта и заканчивается опломбированием. Технически, наиболее надежным методом является врезка под давлением с использованием седёлочного хомута и сверлильного устройства. Главные требования к монтажу: номинальное давление арматуры не менее 16 бар, обеспечение глубины заложения ниже уровня промерзания (около 1,5–2,0 м) и обязательное устройство смотрового колодца для доступа к запорной арматуре. Если нет опыта работы с напорными трубопроводами, эту работу необходимо поручить аттестованным специалистам "Водоканала" или подрядной организации.
